► 文 察看者网心智察看所 二月季节，惊蛰待发，半导体行业响起了一声“春雷”。据韩国媒体报道称，三星电子克日与中国存储芯片厂商长江存储签订了专利允许协定，将从后者取得3D NAND“混杂键合”专利。从寰球存储行业的竞争格式来看，长江存储作为中国半导体以及存储赛道龙头企业，比拟海内三各人三星、海力士、美光等仍然只能算后起之秀。这一次长江存储对三星的3D NAND“混杂键合”专利受权，恰犹如重生的藤蔓攀彼苍劲的古松，以更鲜活的姿势逐步触摸到进步封装那颗皇冠上的明珠。当三维集成电路的一马平川成为存储天下的通天塔，厥后者执光刻之刃劈开技巧壁垒的坚冰。在三星与美光修建的128层晶体圣殿之巅，中国军团以Xtacking架构为密钥，将存储单位与逻辑电路的量子胶葛归纳成微不雅天下的协奏曲，在进步工艺节点中重构存储密度的星斗年夜海。混杂键合，进步封装相对的策略洼地这一次长江存储跟三星的配合，这个要害词——混杂键合（Hybrid Bonding），将其称之为进步封装的相对策略洼地也绝不为过。混杂键合重要有两种应用方法。第一种是晶圆到晶圆（wafer to wafer），重要用于用于CIS 跟NAND。铜混杂键合最早呈现在2016年，事先索尼将这项技巧用于CMOS图像传感器；另一种是裸片到晶圆混杂键合（die to wafer），这比晶圆间键合愈加艰苦，但这种工艺变更对逻辑跟高带宽存储HBM很有意思。这一次的技巧受权，重要就是晶圆到晶圆（wafer to wafer）的3D NAND。混杂键合为何必定要实现从可能性到事实性的逾越？传统倒装焊（Flip Chip）受限于焊球尺寸（微米级）跟间距，I/O密度晋升遭受物理天花板。混杂键合能够经由过程铜-铜直接键合与介电层融会，将互连间距紧缩至亚微米级（乃至冲破1μm），单元面积互连密度晋升10倍以上。这种“分子级焊接”使Chiplet间旌旗灯号传输门路收缩至微米量级，彻底改写多芯片模块的机能界限。 开展全文

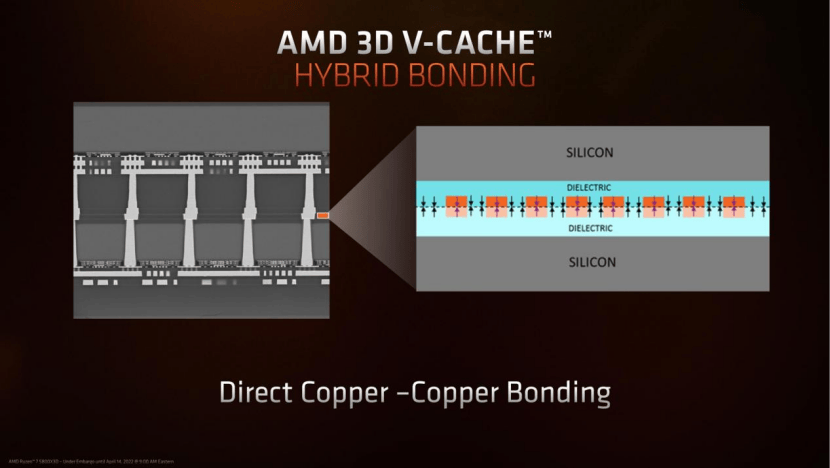

混杂键合比拟传统凸块，极年夜地加强了单元面积互连密度打个比喻，这就犹如将都会间高速公路进级为纳米标准的神经元突触收集。2.5D或许3D进步封装每每须要TSV打孔来买通，来衔接存储层跟逻辑层，再加上封装基板跟中介层（或许从新布线层RDL）发生的种种应力、散热成绩，让封装的团体牢靠性打了不少扣头。在在AI算力需要爆炸性增加配景下，业界在思考如许一个可能性偏向：怎样能进一步晋升芯片间互连能效比，增加了层间物理衔接，使芯片计划更紧凑，而且有利于实现更高机能跟传输密度？换言之365游戏中心官方网站入口，是否将逻辑芯片与存储单位的3D重叠从“楼层式公寓”进级为“细胞级共生”？混杂键合技巧应运而生，应势而起。设想在纳米标准的曼哈顿，HBM芯片如同一座由影象晶体筑成的垂直都会。传统TSV工艺犹如在楼板间浇筑钢筋骨架，虽能支持起128层的影象帝国，却让芯片厚度化作约束天涯线的繁重桎梏。而当混杂键合技巧这道量子胶体渗透建造师的蓝图，微不雅天下的制作法令就此推翻——犹如将钢构年夜厦转化为自成长的水晶森林，每层存储器不再须要粗笨的金属破柱，仅凭原子级的电磁亲跟力便能实现层间量子隧穿。这项封装邪术将芯片剖面削薄至光子跃迁的标准，让存储巨塔在坚持云端高度的同时，底座却轻巧如蝉翼。这已超出物理键合的维度，实则是让电子在三维迷宫中跳起贴合华尔兹的微雕艺术。另有一点， 若要实现芯片的“制程平易近主化”，混杂键合技巧多少乎是一条殊途同归。当制程进入3nm后，单颗年夜芯片的良率绝壁与光罩本钱飙升构成双重绞杀。混杂键合支撑将超年夜芯片解构为多个成熟制程芯粒，经由过程异构集成实现等效体系机能。这种“乐高式拼装”不只躲避了进步制程的昂扬本钱，更首创了“制程平易近主化”新时期——模仿、射频、存储等模块可机动抉择最优工艺节点。 长江存储的技巧贮备这一次技巧专利受权，波及到长江存储的前瞻性规划。多年以来，业界普遍存眷长江存储在3D NAND的层数上，而且把这个层数作为一种赶超指标直接对标海内年夜厂，比方说该厂在2022年量产128层3D NAND，并疾速推动232层产物研发，这一标记性节点象征着长江存储重叠技巧到达国际第一梯队程度。以此为配景，长江存储的Xtacking 3.0 混杂键合技巧贮备实在更值得发掘——这个寰球开创的Xtacking技巧，将存储单位与外露电路分别制作，引入铜-铜直接键合，这种“双晶圆异构集成”形式冲破了传统NAND架构的物理限度，在I/O速率、晶圆面积应用率、收缩研发周期方面获得了严重冲破。
